液压胀圆系统简介
该设备是我公司为沈阳新松机器人自动化股份有限公司设计制造并安装调试的大型液压胀圆设备。设备长14米,宽3米,高6米。胀圆圆筒尺寸5米---8米,胀圆后精度在±1mm之内。它是将不规整的大型圆筒校正后焊接加强圈,用以实现机器人自动焊接。根据用户提供的需要校正的筒体图纸分析结构、用力及各点变形的极限受力制定出受力方案,液压采用比例控制42条油缸同步动作完成校形,为焊接做准备。

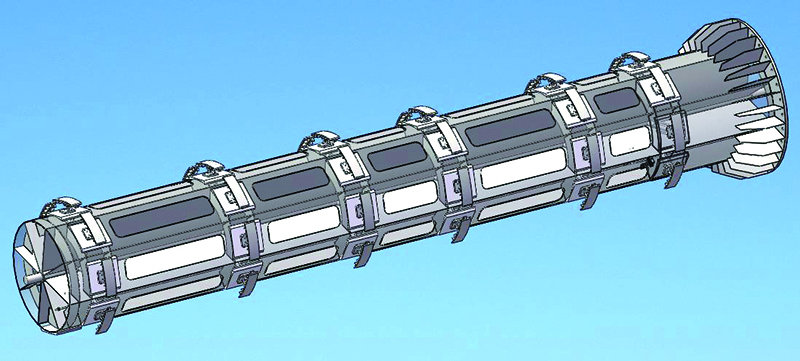

根据ANSYS软件提供的仿真方案设计的芯轴结构图

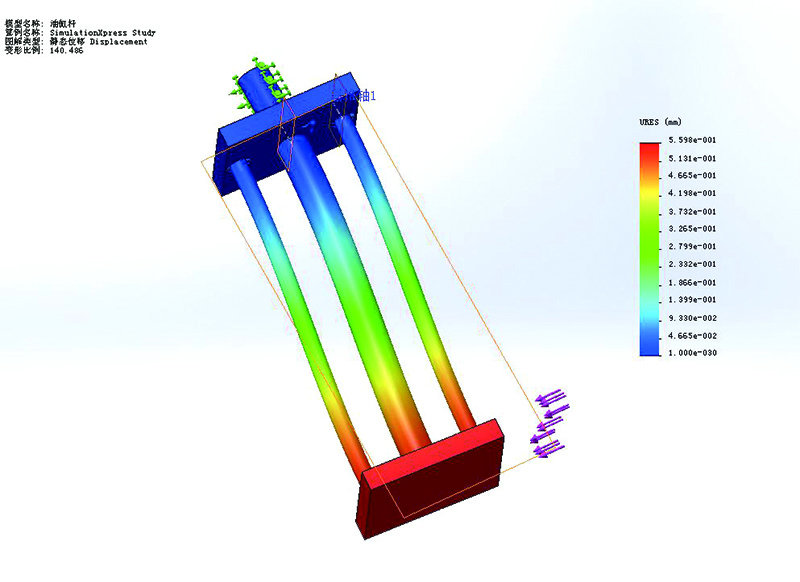

•油缸位移形变分析计算
设备的安装及加工现场

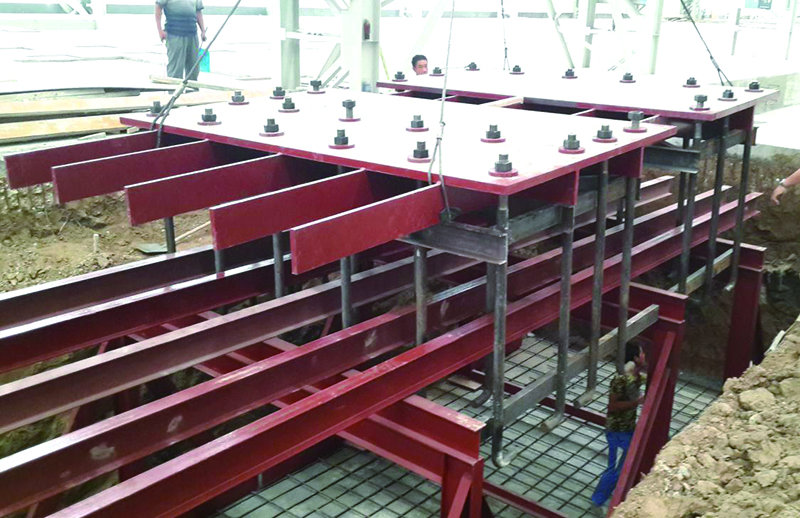

设备的现场安装地基

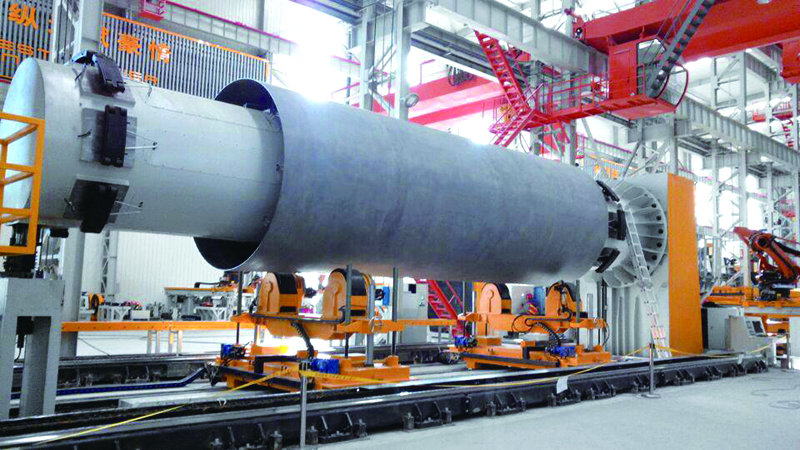

设备的用户使用现场
